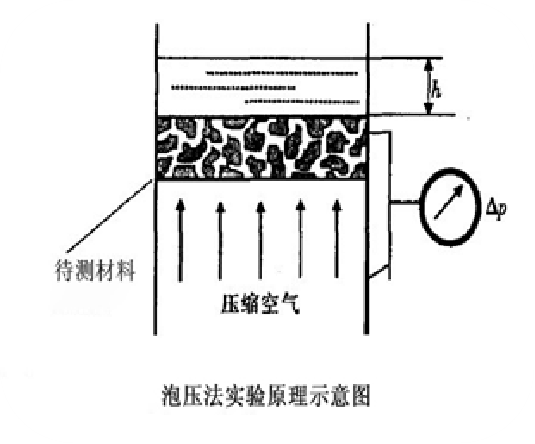

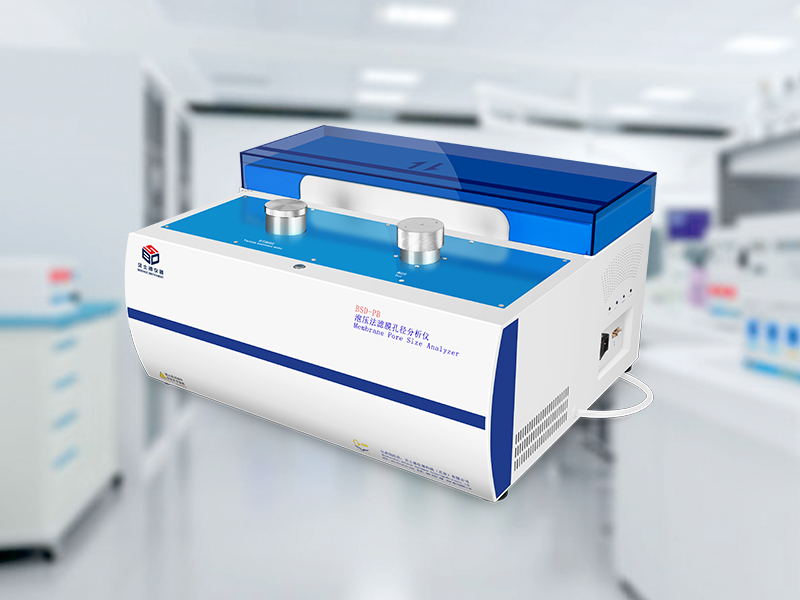

◆ 气液排驱（泡压法）：给膜两侧施加压力差，克服膜孔道内的浸润液的表面张力，驱动浸润液通过孔道，依此获得膜类材料

的通孔孔喉的孔径数据，同时该方法也是ASTM薄膜测定的标准方法。

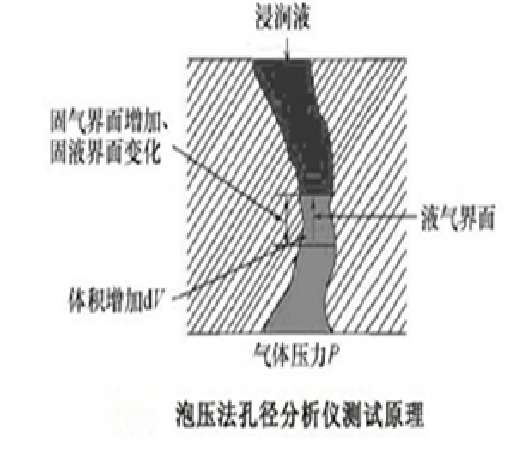

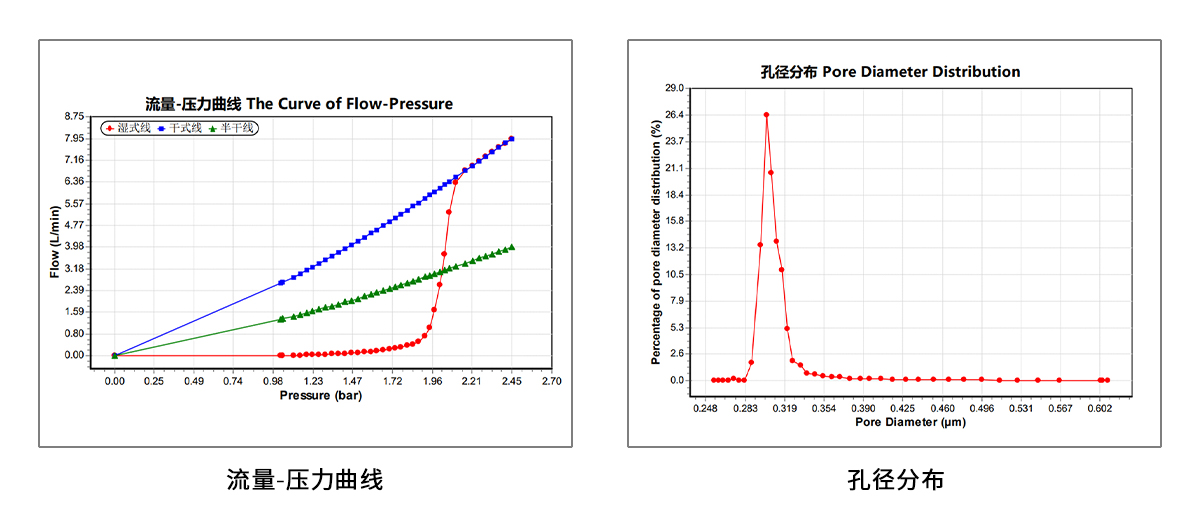

◆ 例：以某种膜材料为例，将膜用可与其浸润的液体充分润湿，由于表面张力的存在，浸润液将被束缚在膜的孔隙内；给膜的

一侧加以逐渐增大的气体压强，当气体压强达到大于某孔径内浸润液的表面张力产生的压强时，该孔径中的浸润液将被气体

推出；由于孔径越小，表面张力产生的压强越高，所以要推出其中的浸润液所需施加的气体压强也越高；同样，可知，孔径

最大的孔内的浸润液将首先会被推出，使气体透过，然后随着压力的升高，孔径由大到小，孔中的浸润液依次被推出，使气

体透过，直至全部的孔被打开，达到与干膜相同的透过率。

◆ 液液驱替法：将待测滤材采用与其完全浸润的浸润液浸润后，采用与该浸润液不相溶的液体作为驱替液，将浸润液驱替出通孔

孔道，可通过液体流量、压力数据，根据 Washburn 公式，获得该滤材的孔径数据。由于液液的界面张力远小于气液界面张力，

所以，相比气液驱替法（泡压法），液液驱替法可以测试更小孔径的滤材。

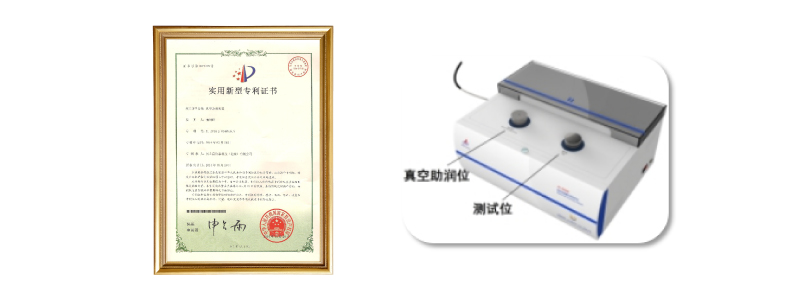

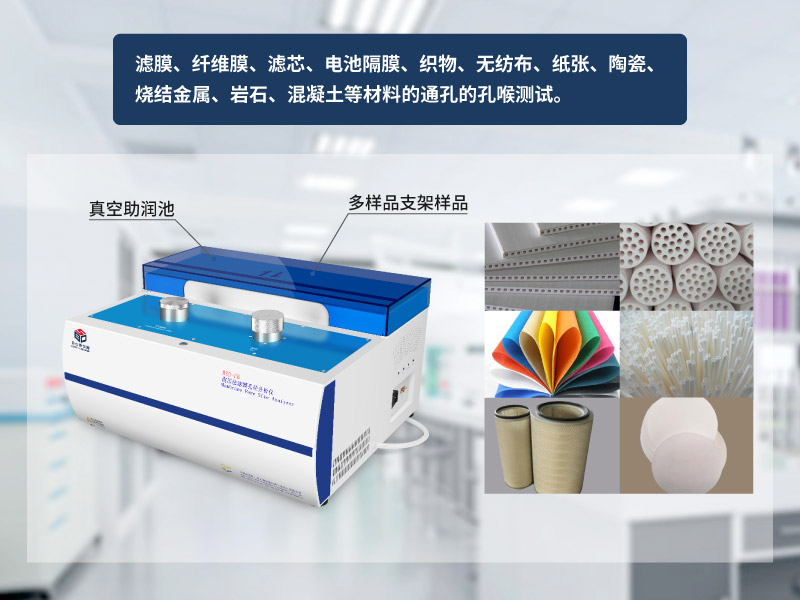

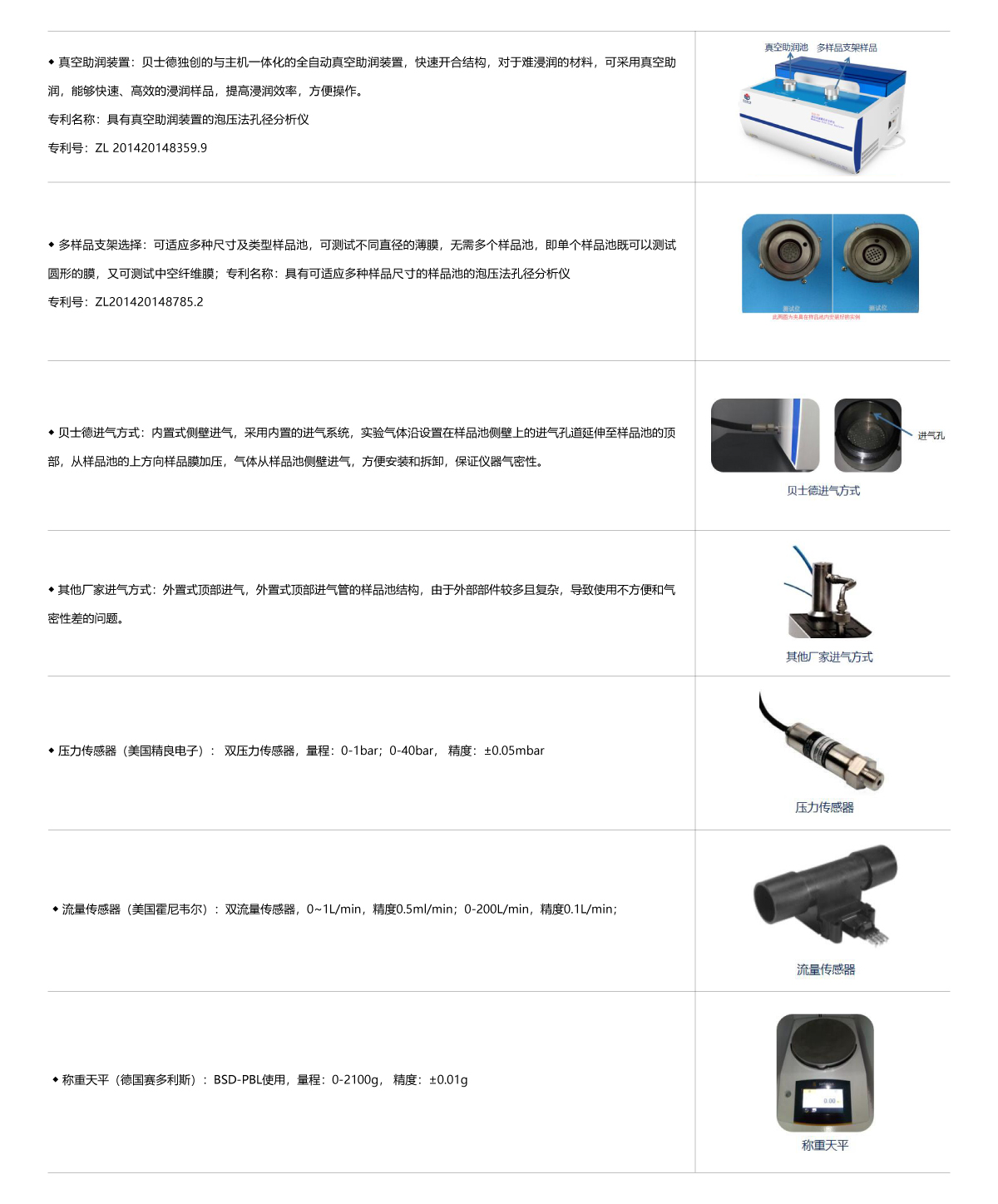

  专利名称：具有真空助润装置的泡压法滤膜孔径分析仪

  专利号：ZL 2014 2 0148359.9

  保护点：

  ◆ 采用真空助润，能够快速、高效的浸润样品，提高浸润效率，提高准确度。

  ◆ 快速开合结构；

  ◆ 该真空助润装置与主机为一体化

  专利名称：具有可适应多种样品尺寸的样品池的泡压法滤膜孔径分析仪

  专利号：ZL 2014 2 0148785.2

  保护点：

  ◆ 无需顶部进气管的样品池结构，方便安装和拆卸。

  ◆ 单样品池（样品安装位）可适应多种尺寸及类型的样品的结构。

  ◆ 通过不同的样品支架实现转换的结构，可测试不同直径的薄膜，无需多个样品池；

  ◆ 该样品池（样品安装位）还可以安装用于测试中空纤维膜的夹具，实现中空纤维膜的测试；

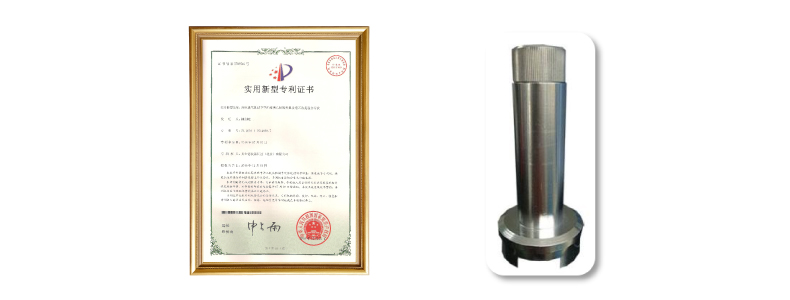

  专利名称：外压进气测试中空纤维膜孔径的夹具及泡压法孔径分析仪

  专利号：ZL 2010 3 0177578.7

  保护点：

  ◆ 可以采用外压进气方式测试中空纤维膜的夹具；

  ◆ 该夹具可与分析仪器快速密封链接的结构；

  ◆ 可减小膜丝被压变形，提升纤维膜，尤其是外压纤维膜孔径测试的准确性；

  ◆ 能够更加真实的反映外压膜的过滤性能，使得测试出来的数值与实际应用更加具有可比性；

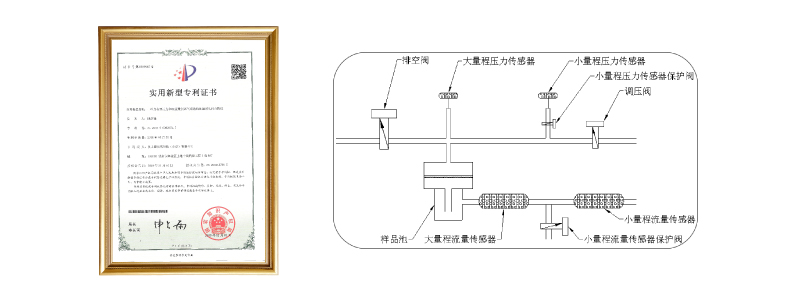

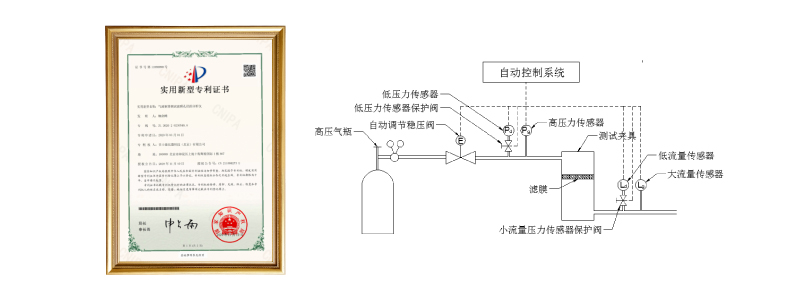

  专利名称：一种具有双压力传感器和双流量传感器测试气路结构的膜孔径分析仪

  专利号：ZL 2018 2 0392654.7

  保护点：

  ◆ 仪器气路中设置有大量程压力传感器和小量程压力传感器，分段测试气体压力，相比单压力传感器，可获得更高的压力测试精度和更宽的压力测试范围；

  ◆ 具有低压力传感器保护阀门，实现高低压力的自动切换，且用于保护低压力传感器不受损坏；高低压力传感器的读数切换通过自动控制系统自动控制与衔接；

  ◆ 仪器气路中设置有大量程流量传感器和小量程流量传感器，分段测试气体流量，相比单流量传感器，可获得更高的流量测试精度和更宽的流量测试范围；

  ◆ 具有低流量传感器保护阀门，实现高低流量的自动切换，且用于保护低流量传感器不受损坏；高低流量传感器的读数切换通过自动控制系统自动控制与衔接。

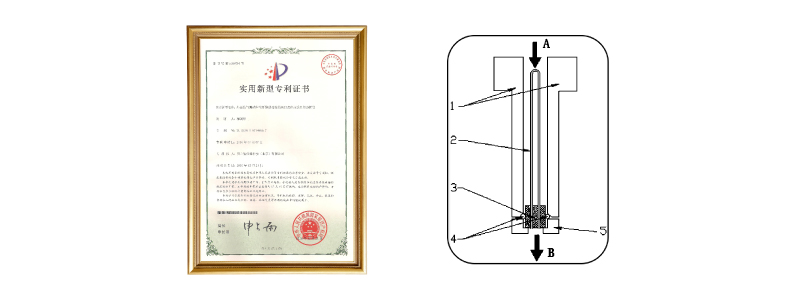

  专利名称：外压式中空纤维膜测试夹具

  专利号：ZL 2018 2 0896453.0

  保护点：

  ◆ 中空纤维膜通过液态密封剂固化后实现密封与固定；

  ◆ 密封固定后的中空纤维膜通过密封圈与仪器实现密封连接；

  ◆ 该夹具可以实现气体的压降方向为由中空纤维膜外壁指向内壁，从而实现“外压式”测试；

  ◆ 该夹具具有管状结构，可以保护纤维膜不弯曲、不折断；

  ◆ 密封效果好，操作简单，对中空纤维膜的规格适用范围宽。

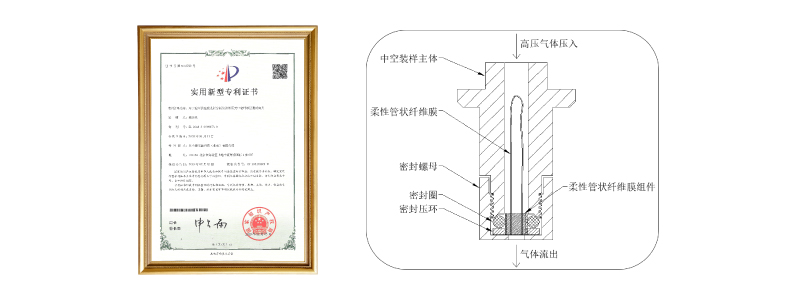

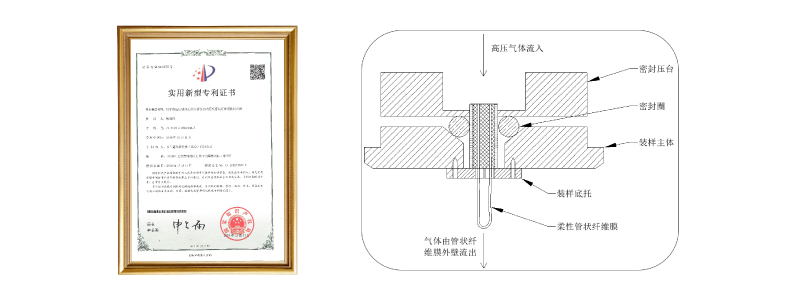

​ 专利名称：内压式管状纤维膜测试夹具

  专利号：ZL 2018 2 0896448.X

  保护点：

  ◆ 该测试夹具采用密封压台挤压密封圈来密封管状纤维膜组件；

  ◆ 密封性能好，固定牢固，易于操作且无漏气风险。

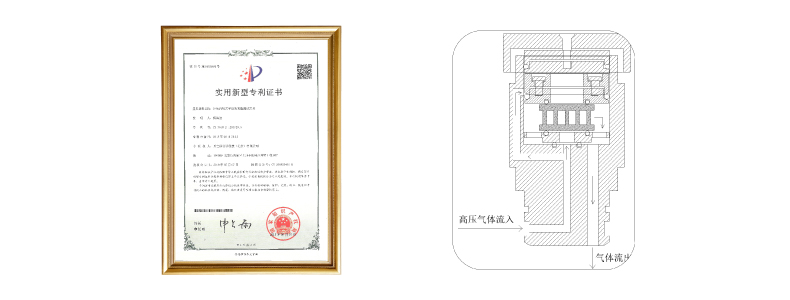

  专利名称：外压内吸式平板陶瓷膜测试夹具

  专利号：ZL 2018 2 1253729.X

  保护点：

  ◆ 实现平板陶瓷膜上下两面密封使气体或液体从中空平板陶瓷膜的上下两面流入，从中间层流出；

  ◆ 测试过程更加接近实际应用的工况，使得测试更加准确有效。

  专利名称：外压进气测试中空纤维膜孔径的夹具及泡压法孔径分析仪

  专利号：ZL 2016 2 0714989.7

  保护点：

  ◆ 中空纤维膜通过液态密封剂固化后，然后采用密封圈在该夹具上密封固定；

  ◆ 该夹具可以实现气体的压降方向为由中空纤维膜外壁指向内壁，从而实现“外压式”测试；

  ◆ 有效避免了管状纤维膜在高压气体的测试环境中变形、冲爆，提高了测试的准确性；

  ◆ 密封效果好，操作简单，对中空纤维膜的规格适用范围宽。

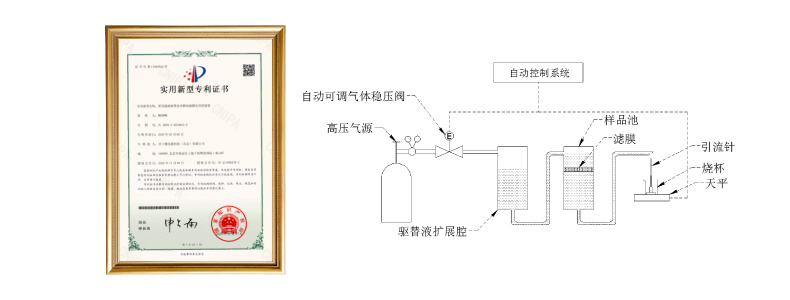

专利名称：采用液液驱替技术测试滤膜孔径的装置
专利号：ZL 2020 2 0234612.8
◆ 自动控制系统与自动可调气体稳压阀、天平电路连接，自动控制系统控制自动可调气体稳压阀进气使滤膜上端和下端都充满驱替液，且滤膜两侧的驱替液处于同一水平面，使气体不断将额外的驱替液压入滤膜上端，使滤膜上端压力增加；
◆ 引流针放置在烧杯内，其针尖部位固定设置在样品池排液口正下方2mm的位置处，且引流针与样品池排液口不接触；
◆ 采用滤膜两侧填充驱替液的方法有效提高滤膜孔径及孔径分布测试的准确性，同时驱替液扩展腔的增加为大孔径滤膜液体通量测试提供了极大的便捷性。

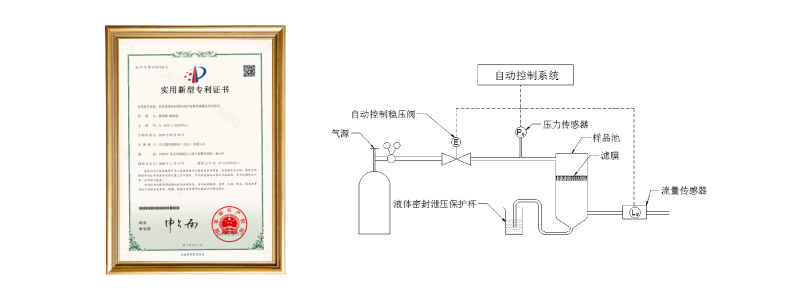

专利名称：气液驱替测试滤膜孔径的分析仪

◆ 本气液驱替测试滤膜孔径分析仪可以准确控制滤膜前端压力即使滤膜前端腔体有轻微漏气也不会影响滤膜孔径测试的准确性；同时，通过高压力传感器和低压力传感器以及高流量传感器和低流量传感器的配合使用使得测试结果更加准确。
