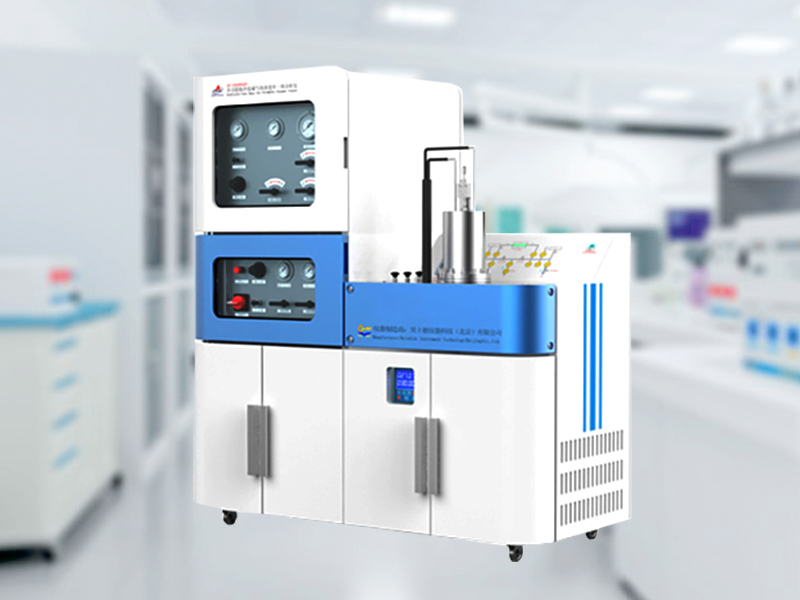

全自动覆压孔隙度及超低渗透率分析仪

Load Pressure Porosity & Ultra-low permeability Analyzer

型号:BSD-PAGP

产品概述:

BSD-PAGP 全自动覆压孔隙度及超低渗透率分析仪属于研究级仪器,可测试岩石,煤等材料在一定围压条件下,不同压差下气体的渗透率数据,可实现恒温控制,多样品池设计,多压力传感器提高测试精度,满足不同类型的用户需求,全自动控制适用于对研发、实验要求极高的科研单位和企业用户;

产品简介 /  Product introduction

BSD-PAGP 全自动覆压孔隙度及超低渗透率分析仪属于研究级仪器,可测试岩石,煤等材料在一定围压条件下,不同压差下气体的渗透率数据,可实现恒温控制,多样品池设计,多压力传感器提高测试精度,满足不同类型的用户需求,全自动控制适用于对研发、实验要求极高的科研单位和企业用户;

产品参数 /  Product parameters

岩芯夹持器类型
围压
围压+轴压(选配)
岩心夹持器参数

    ◆ 适用直径1"高度3/4" ~2"和直径1.5"高度为3/4" ~ 3"的岩心样品;(可根据用户实际情况设计)
    ◆ 可实现给岩心增加围压并提供高压测试气体、恒温环境;
    ◆ 围压压力范围0~70MPa;
    ◆ 测试气体压力范围0~20MPa;
    ◆ 恒温温度范围【-10℃~﹢80℃】,精度±0.1℃;
    ◆ 内部具有温度传感器,可以采集夹持器内部温度,精度±0.1%;
    ◆ 具有排气针阀,可以在围压打压前排除里面的空气;
    ◆ 提供不同尺寸的岩心样品胶套;
    ◆ 直径1"和1.5"岩芯只需更换堵头即可,拆换方便。
    ◆  1"岩芯夹持器适用直径1"高度3/4" ~2"的岩心样品;(可根据用户实际情况设计)选配
    ◆ 1.5"岩芯夹持器适用直径1.5"高度为3/4" ~ 3"的岩芯样品;(可根据用户实际情况设计)选配
    ◆  可实现给岩心增加围压、轴压并提供高压测试气体、恒温环境;
    ◆  围压、轴压压力范围0~70MPa;
    ◆ 测试气体压力范围0~20MPa;
    ◆ 恒温温度范围【室温+5℃~﹢40℃】,精度±0.1℃,岩芯夹持器和测试管路在同一个恒温室,避免了由于温度差异而造成的误差;
    ◆  内部具有温度传感器,可以采集夹持器内部温度,
精度±0.1%;
    ◆ 具有排气针阀,可以在围压打压前排除里面的空气;
    ◆ 提供不同尺寸的岩心样品胶套;
    ◆  多个岩芯夹持器的更换,适用快速拆卸接头,更换方便。
轴压系统
    ◆ 全不锈钢连接,使用70Mpa打压测试;
    ◆  配置高精度原装进口压力传感器0~70Mpa,精度0.1%;
产品规格
    ◆  长*宽*高=1500mm*770mm*1620mm;
    ◆  电压:220±5V,功率2kW;
    ◆  重量:215kg;
    ◆  包装:木包装。
    ◆  长*宽*高=1250mm*770mm*1050mm;
    ◆ 电压:220±5V,功率2kW;
    ◆  重量:200kg;
    ◆ 包装:木包装。
测试原理
    ◆ 脉冲衰减法
自动围压水压增压系统
    ◆  无需手动打压,只需通过调节驱动气体压力来实现水压自动增压;
    ◆ 可给岩心夹持器提供0~70MPa的围压、轴压;
    ◆ 水压使用进口高精度压力传感器采集,压力传感器范围:0~70MPa,精度0.1%;
围压系统
    ◆  全不锈钢连接,使用70Mpa打压测试;
    ◆  配置高精度原装进口压力传感器0~70Mpa,精度0.1%;
高压气体增压系统
    ◆  无需手动打压,只需通过调节驱动气体压力来实现气压自动增压;
    ◆  给岩心提供0~20MPa的测试气体压力;
    ◆ 可把不小于1.5MPa的气体增压至20MPa;
测试报告
    ◆ 渗透率测量范围:1×10 -10  ~  1×10 3  mD
    ◆ 孔隙度测试范围:0%~80%
    ◆ 孔隙体积、骨架体积
    ◆ 真密度
测试气体
    ◆ 空气、氮气、氦气、甲烷等;
测试气路系统
    ◆  全不锈钢气路结构,使用30MPa水压打压测试;
    ◆ 配置2只原装进口高精度压力传感器,范围0~200bar,精度0.1% ;
    ◆  岩芯上下游腔体,可实现5ml的极小腔体,提高低渗岩样的准确性;
    ◆  可根据用户岩样的类型,增加扩展腔数量,来增大岩样上下游腔体,提高测试中、高渗透率的岩样的测试准确性;(选配)
    ◆  阀门采用安全性高、耐高压的全进口316不锈钢高压气动隔膜阀阀,可实现20MPa 压力范围内的自动通断控制,密封性能达到零泄漏,使用寿命达500百万次;
    ◆  整个气路使用瑞士英福康氦质谱检漏仪检漏,使仪器的气密性得到充分的保证。
真空系统(选配)
    ◆  可对样品进行抽真空处理;
    ◆ 选用进口真空泵,极限真空度1*10-7MPa。
软件功能
    ◆ 软件自动采集并记录系统内的压力、温度值,并绘制压力时间、温度时间曲线;
    ◆  自动保存相关原始数据,并计算出渗透率、孔隙度、孔隙体积、骨架体积、真密度等结果;
