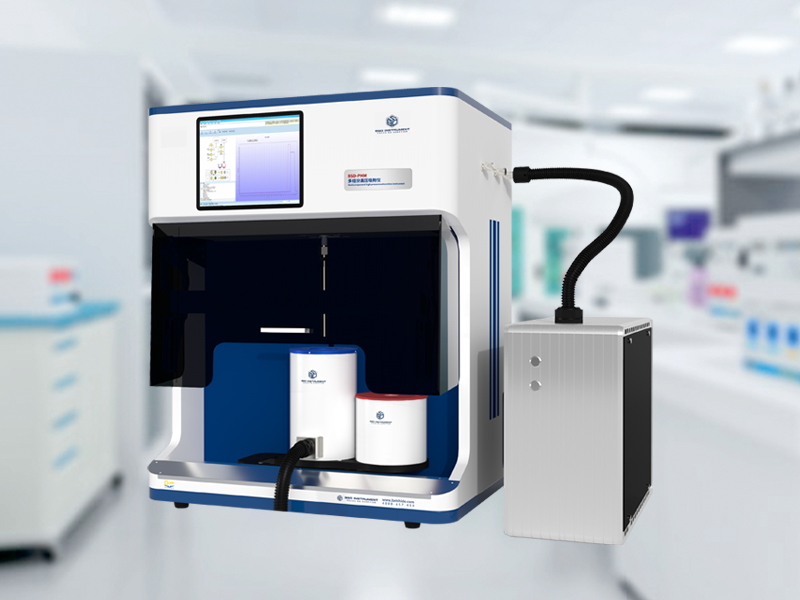

多组分高压气体吸附仪
Multi-component High Pressure Gas Sorption Analyzer
型号:BSD-PHM容量法
压力范围0-20MPa,温度范围-196℃~1100℃可选。
容量法多组分选择性竞争吸附功能,配备高压微循环系统,解决多组分吸附气体分层问题;
联用进口在线质谱气体浓度分析装置。
◆ 样品置入样品管中后,首先会充入标定用的惰性气体(如氦气)来标定样品所占的体积以及样品管剩余的自由空间体积(死体积),随后将一定量的吸附质气体充至样品管当中(投气),当吸附平衡后软件会自动记录下此时压力值下的吸附量。然后自动重复此操作,直到达到预期的最大压力值。我们对吸附量对应的压力值作图,就得到了吸附等温线。
◆ 对于一些样品来说,不同温度下的吸附量是截然不同的,这时我们可以根据用户的实际需求测试样品在不同温度下吸附的气体量的变化。
◆ 静态容量法高压气体吸附;
◆ 高温高压气体吸附脱附等温线测试;
◆ PCT吸脱附曲线,吸附常数;
◆ 页岩气、煤层气储量评估研究;
◆ 储氢PCT、吸放氢循环测试;
◆ 多孔材料吸附性能研究;
选配功能:
◆ 常压解吸速率测试;
◆ 恒压吸附速率测试;
◆ 程序升温脱附测试;
◆ 高压容量法多组分吸附测试;
适用于页岩气、煤层气、高压吸附储氢的高压吸附研究,为国际范围内测试压力最高的全自动气体吸附仪。
BSD-PHE 高压气体吸附及恒压吸附速率仪
High Pressure And Equal Pressure Sorption Analyzer
◆ 测试精度:重复性误差小于±2%;
◆ 压力范围:从高真空到最高690bar;
◆ 温度范围:-196℃到900℃;
◆ 安全性:仪器内部经过高压打压测试,保证仪器的气密性,同时内置可燃气体报警器,可选配气体报警联动系统;
◆ 压力精度:进口高精度压力传感器,精度达0.01%FS,长期使用稳定性0.025%FS;
◆ 仪器恒温(空气浴):仪器内部全恒温,歧路、阀门以及气源等,处于同一空气浴环境下,恒温温度40.0℃,控温精度±0.1℃;
编号 |
专利证书 |
专利权利保护点 |
原理结构图/实物图 |
|
① |
|

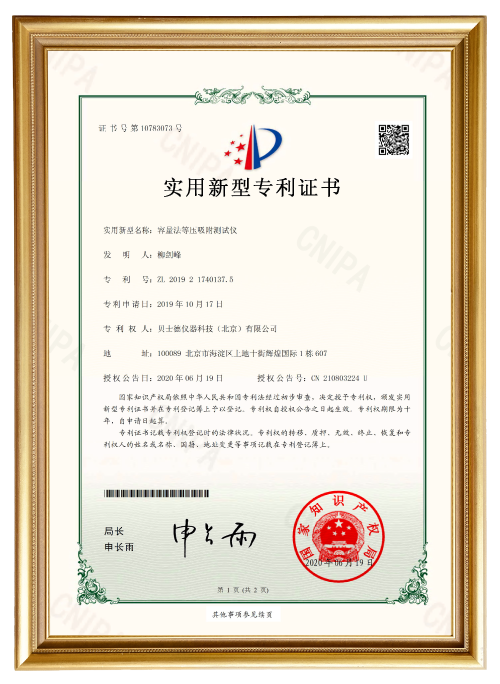

专利名称:容量法等压吸附速率分析仪 专利号:ZL 2019 2 1740137.5 保护点: ◆ 吸附腔与基准腔之间设置稳压装置,在吸附过程中基准腔的气体自动连续向吸附腔补充,保证了在吸附剂样品吸附测试过程中,测试腔的压力的恒定; ◆ 解决了传统静态容量法在测试时吸附腔压力持续降低,而无法测试等压吸附速率的问题; ◆ 可以获取吸附剂样品在等压条件下的吸附量及吸附速率,有助于研究吸附剂样品在恒定压力条件下的吸附动力学特性。
|
|
|
② |
|

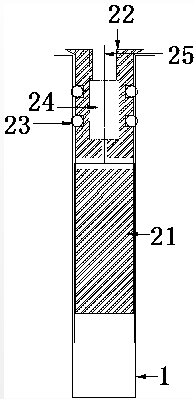

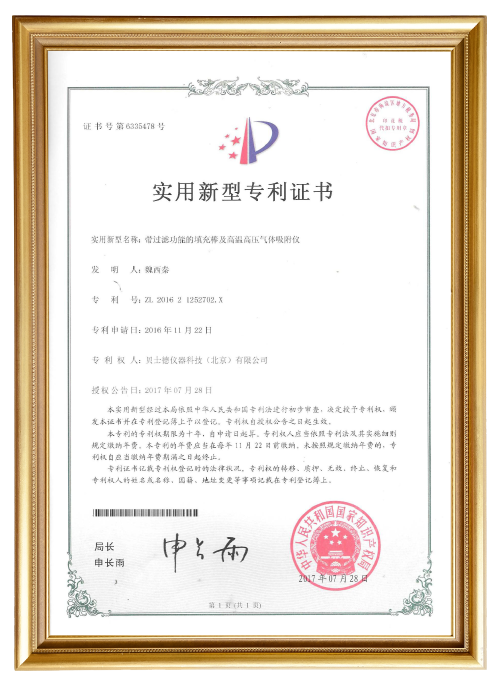

专利名称:带过滤功能的填充棒及高温高压气体吸附仪 专利号:ZL 2016 2 1252702.X 保护点: ◆ 该带过滤功能的填充棒内部设置过滤层,样品管抽真空过程中,气体先经过过滤层,然后进入仪器内部管路; ◆ 减小样品管死体积的同时避免样品抽飞污染仪器管路; ◆ 相比一次性阻隔式防污染垫片,该带过滤功能的填充棒可重复使用,且安装简单、结构可靠。
|
|
|
③ |
|
专利名称:具有常压解吸附功能的高温高压气体吸附仪 专利号:ZL 2016 2 1252704.9 保护点: ◆ 该具有常压解吸功能的高温高压气体吸附仪,对解吸气体分三个阶段采用三种装置进行,分别为游离气集气桶、解吸气流量传感器与解吸气集气桶、尾气集气桶构成; ◆ 解吸气的流量采用质量流量计和集气桶联合定量,提升了测试的准确度和数据的可靠性; ◆ 游离气集气桶采用排液法集气方式,实现瞬时大流量、高变化速率的冲击性气体的准确收集。 ◆ 尾气集气桶采用排液法集气方式,实现瞬时微流量、长时间的微小流量气体的准确收集。 ◆ 游离气、解吸气、尾气三者之间的转换采用系统自动控制; ◆ 软件数据处理功能,包括:实时绘制等温吸附曲线和常压解吸动力学曲线以及时间与常压解吸速度、常压解吸量曲线,计算吸附常数,记录常压解吸初速度和常压解吸终值。
|
|
|
④
|
|
专利名称:一种维持液氮面恒定的液氮自动加注装置 专利号:ZL 2018 2 0487469.6 保护点: ◆ 通过传感器采集液面位置,反馈给机械液氮泵,进行液氮量的补充加注,从而实现杜瓦杯中液氮面恒定; ◆ 液氮加注速度快,液面控制精准且无过冲现象,无结冰堵塞管路的缺陷; ◆ 通过液氮自动补充加注的方式,相比传统的方式如杜瓦杯位移、温区变化量测试、液位传感器等,从根本上实现了液氮面恒定,从而确保了温区恒定,提高物理吸附仪的测试精度; ◆ 液氮自动加注装置,让物理吸附仪的液氮使用时间大幅延长,可支持平衡缓慢的微孔分析。
|
|
液氮温度下的高压氢气吸附
(专利名称:一种维持液氮面恒定的液氮自动加注装置 专利号:ZL2018204874696)
多组分高压气体吸附仪
Multi-component High Pressure Gas Sorption Analyzer
型号:BSD-PHM容量法
分类:高温高压气体吸附
压力范围0-20MPa,温度范围-196℃~1100℃可选。
容量法多组分选择性竞争吸附功能,配备高压微循环系统,解决多组分吸附气体分层问题;
联用进口在线质谱气体浓度分析装置。
测试原理
◆ 样品置入样品管中后,首先会充入标定用的惰性气体(如氦气)来标定样品所占的体积以及样品管剩余的自由空间体积(死体积),随后将一定量的吸附质气体充至样品管当中(投气),当吸附平衡后软件会自动记录下此时压力值下的吸附量。然后自动重复此操作,直到达到预期的最大压力值。我们对吸附量对应的压力值作图,就得到了吸附等温线。
◆ 对于一些样品来说,不同温度下的吸附量是截然不同的,这时我们可以根据用户的实际需求测试样品在不同温度下吸附的气体量的变化。主要功能
◆ 静态容量法高压气体吸附;
◆ 高温高压气体吸附脱附等温线测试;
◆ PCT吸脱附曲线,吸附常数;
◆ 页岩气、煤层气储量评估研究;
◆ 储氢PCT、吸放氢循环测试;
◆ 多孔材料吸附性能研究;
选配功能:
◆ 常压解吸速率测试;
◆ 恒压吸附速率测试;
◆ 程序升温脱附测试;
◆ 高压容量法多组分吸附测试;
相关型号及名称
适用于页岩气、煤层气、高压吸附储氢的高压吸附研究,为国际范围内测试压力最高的全自动气体吸附仪。
BSD-PHE 高压气体吸附及恒压吸附速率仪
High Pressure And Equal Pressure Sorption Analyzer主要参数
◆ 测试精度:重复性误差小于±2%;
◆ 压力范围:从高真空到最高690bar;
◆ 温度范围:-196℃到900℃;
◆ 安全性:仪器内部经过高压打压测试,保证仪器的气密性,同时内置可燃气体报警器,可选配气体报警联动系统;
◆ 压力精度:进口高精度压力传感器,精度达0.01%FS,长期使用稳定性0.025%FS;
◆ 仪器恒温(空气浴):仪器内部全恒温,歧路、阀门以及气源等,处于同一空气浴环境下,恒温温度40.0℃,控温精度±0.1℃;

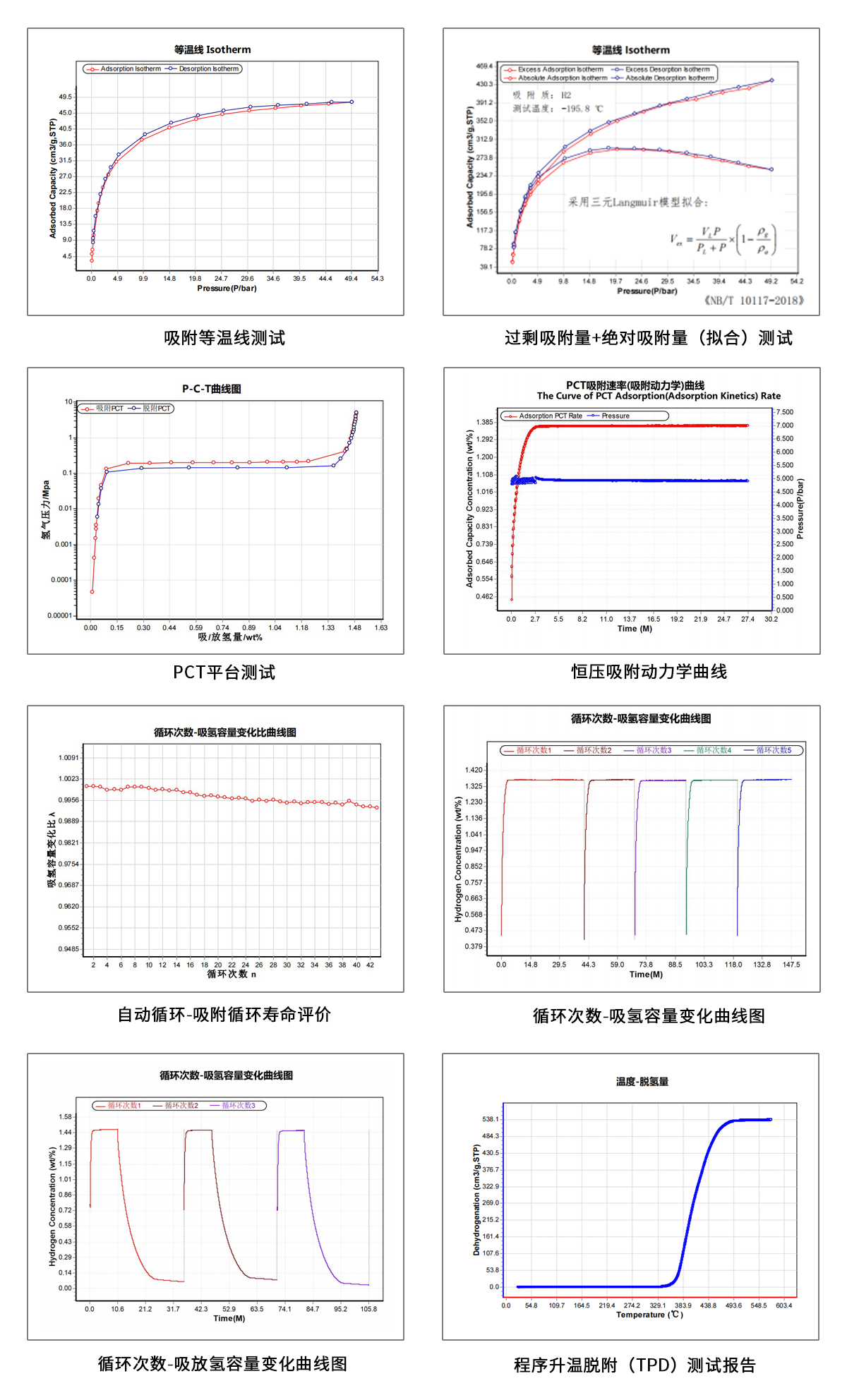

测试报告
获得专利
编号 |
专利证书 |
专利权利保护点 |
原理结构图/实物图 |
|
① |
|

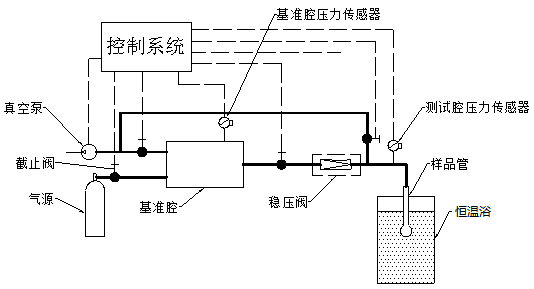

专利名称:容量法等压吸附速率分析仪 专利号:ZL 2019 2 1740137.5 保护点: ◆ 吸附腔与基准腔之间设置稳压装置,在吸附过程中基准腔的气体自动连续向吸附腔补充,保证了在吸附剂样品吸附测试过程中,测试腔的压力的恒定; ◆ 解决了传统静态容量法在测试时吸附腔压力持续降低,而无法测试等压吸附速率的问题; ◆ 可以获取吸附剂样品在等压条件下的吸附量及吸附速率,有助于研究吸附剂样品在恒定压力条件下的吸附动力学特性。
|
|
|
② |
|
专利名称:带过滤功能的填充棒及高温高压气体吸附仪 专利号:ZL 2016 2 1252702.X 保护点: ◆ 该带过滤功能的填充棒内部设置过滤层,样品管抽真空过程中,气体先经过过滤层,然后进入仪器内部管路; ◆ 减小样品管死体积的同时避免样品抽飞污染仪器管路; ◆ 相比一次性阻隔式防污染垫片,该带过滤功能的填充棒可重复使用,且安装简单、结构可靠。
|
|
|
③ |
|

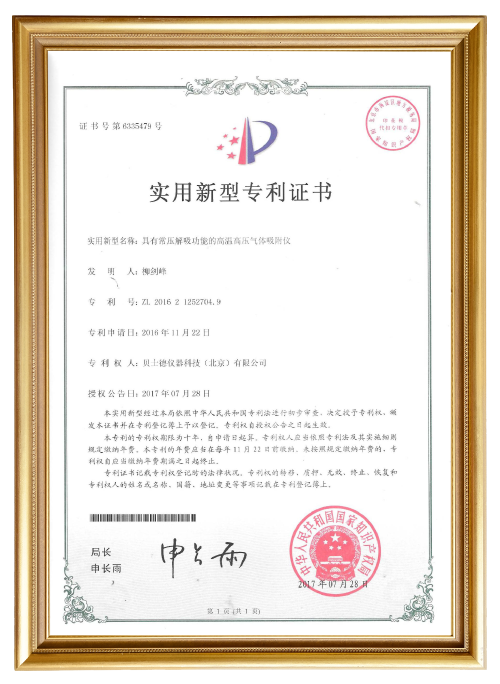

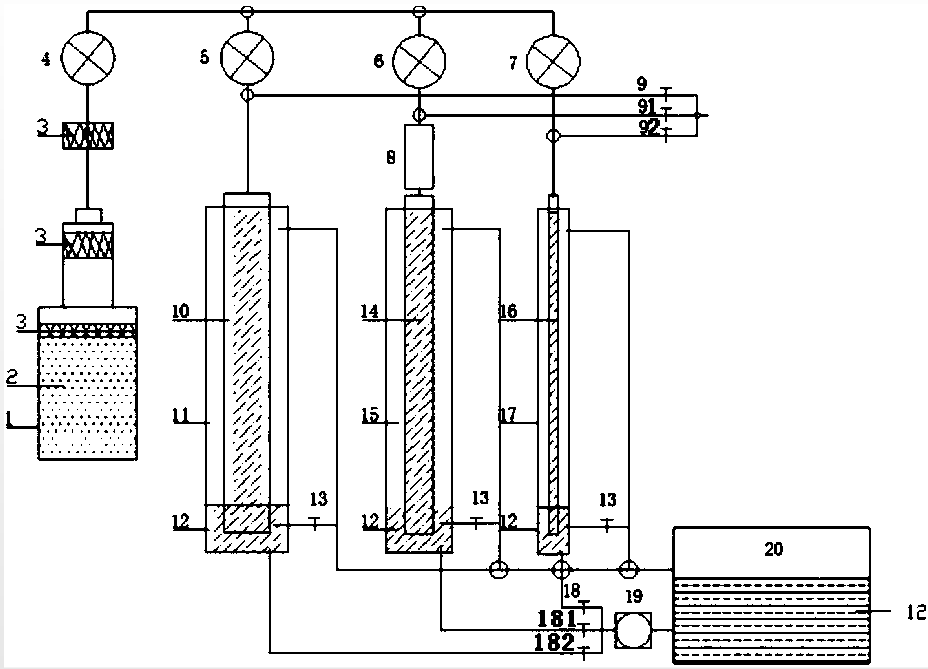

专利名称:具有常压解吸附功能的高温高压气体吸附仪 专利号:ZL 2016 2 1252704.9 保护点: ◆ 该具有常压解吸功能的高温高压气体吸附仪,对解吸气体分三个阶段采用三种装置进行,分别为游离气集气桶、解吸气流量传感器与解吸气集气桶、尾气集气桶构成; ◆ 解吸气的流量采用质量流量计和集气桶联合定量,提升了测试的准确度和数据的可靠性; ◆ 游离气集气桶采用排液法集气方式,实现瞬时大流量、高变化速率的冲击性气体的准确收集。 ◆ 尾气集气桶采用排液法集气方式,实现瞬时微流量、长时间的微小流量气体的准确收集。 ◆ 游离气、解吸气、尾气三者之间的转换采用系统自动控制; ◆ 软件数据处理功能,包括:实时绘制等温吸附曲线和常压解吸动力学曲线以及时间与常压解吸速度、常压解吸量曲线,计算吸附常数,记录常压解吸初速度和常压解吸终值。
|
|
|
④
|
|
专利名称:一种维持液氮面恒定的液氮自动加注装置 专利号:ZL 2018 2 0487469.6 保护点: ◆ 通过传感器采集液面位置,反馈给机械液氮泵,进行液氮量的补充加注,从而实现杜瓦杯中液氮面恒定; ◆ 液氮加注速度快,液面控制精准且无过冲现象,无结冰堵塞管路的缺陷; ◆ 通过液氮自动补充加注的方式,相比传统的方式如杜瓦杯位移、温区变化量测试、液位传感器等,从根本上实现了液氮面恒定,从而确保了温区恒定,提高物理吸附仪的测试精度; ◆ 液氮自动加注装置,让物理吸附仪的液氮使用时间大幅延长,可支持平衡缓慢的微孔分析。
|
|
液氮温度下的高压氢气吸附
(专利名称:一种维持液氮面恒定的液氮自动加注装置 专利号:ZL2018204874696)
